GB/T 4689.6-1984 皮革 撕裂力的测定

      本标准规定了测定撕裂力的方法，适用于各种类型的皮革。

      本标准等效采用国际标准ISO 3377-1975《皮革-撕裂力的测定》。

1 原理

      将撕裂器（安装在拉力机的上下夹头中）的弯钩部分插人试片中规定形状的孔洞里。在撕裂器分离过程中所显示的最大负荷，作为该试片的撕裂力。

2 仪器

2.1 模刀：切取试片用的模刀可由两个部分用螺丝或焊接的办法组合而成，或用两个模刀分别切取试片和孔洞。切孔洞的模刀可以用一块长25 mm和宽10 mm的工具钢制造。刀口内壁必须是垂直的，倾斜面应是刀口的外壁。倾斜面分别向A、B两端渐渐．汇合而形成锐角的边，这些边必须与试片的平面垂直。如果将这两模刀组合成一把刀，那么所有的刀口应在一个平面上，而且刀的内外部分的高度都应一致，这样可以使所施的力内外均匀。

2.2 测厚仪：按GB 4689.4-84《皮革一物理性能测试一厚度的测定》的规定。

2.3 拉力机：夹头的分离速度应均匀一致（每分钟100土20mm)，拉力机所显示的力的读数应落在经校正的准确度在1％以内的那一段刻度上。

2.4 撕裂器（见图1)：每个由宽10 mm、厚2 mm的钢条制成，一端弯成直角，分别焊接在一块金属上，使钢条坚固。这个撕裂器可以固定在拉力机(2.3）的夹头里，或者取代夹头的位置。

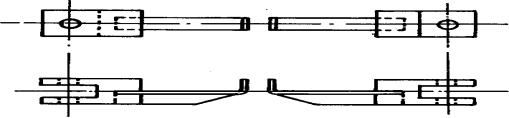

图1撕裂器

3 试片

      试片长50 mm，宽25 mm，并有如图2所示形状和大小．的孔洞。切取试片最好采用如2.1所述的能一次切出试片和孔洞的模刀。如无其他规定，试片可按GB 4689.1-84《皮革-试验室样品-部位和标志》的规定切取，即长方形较长的一边与背脊线平行，切取时粒面向上。

更多标准内容点击以下链接获取标准全文：

下载地址：《GB/T 4689.6-1984 皮革 撕裂力的测定》
